| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Taikan |
| प्रमाणन: | ISO 9001 |

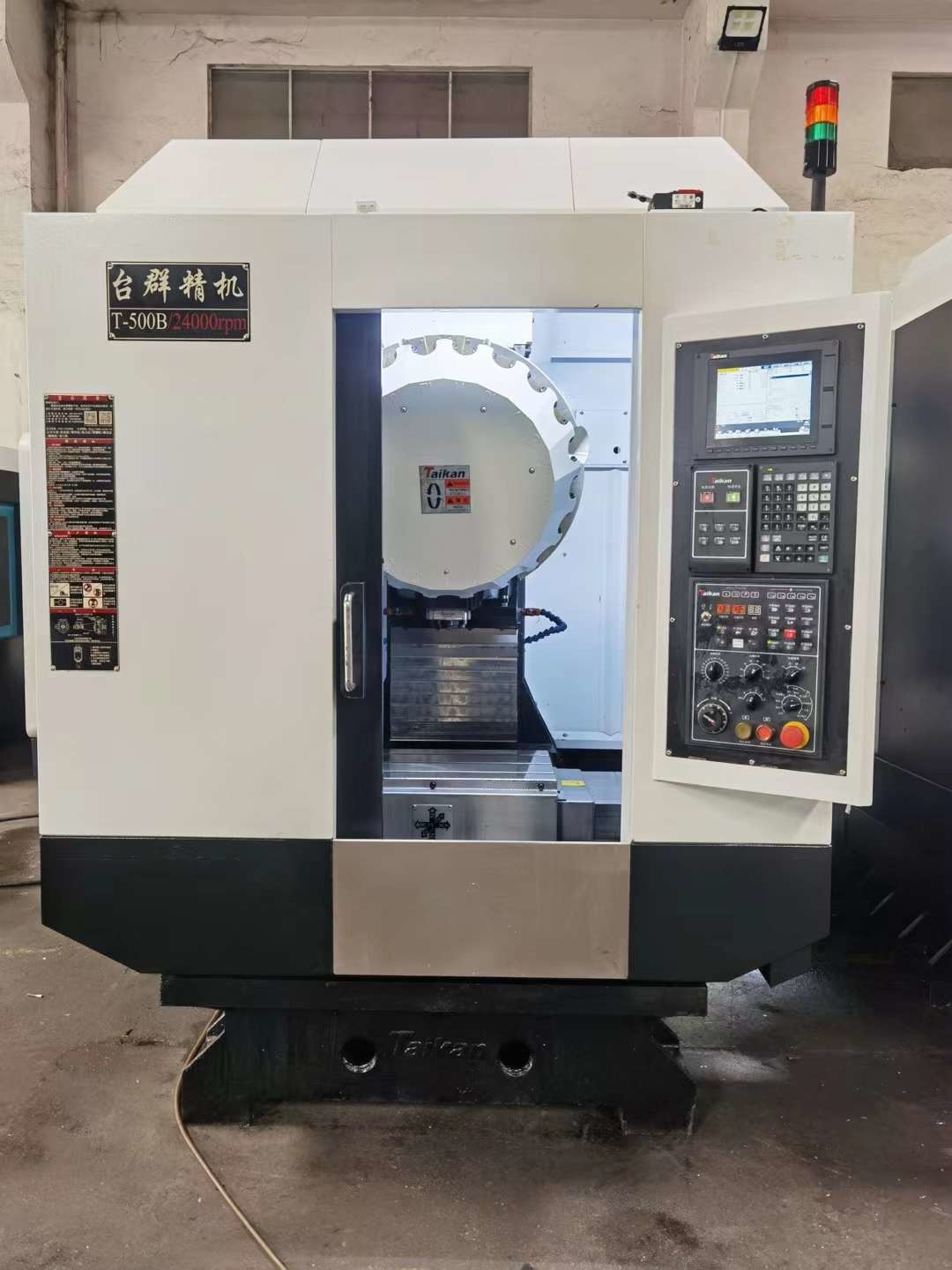

| मॉडल संख्या: | टी-500बी |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | 18999-19999 USD |
| पैकेजिंग विवरण: | समुद्री शिपिंग के लिए उपयुक्त प्लाईफिल्म या प्लाइवुड |
| प्रसव के समय: | 25-30 दिन |
| आपूर्ति की क्षमता: | प्रति माह 300 सेट |
| यात्रा आकार (एक्स अक्ष): | 500 मिमी | यात्रा आकार (Y अक्ष): | 400 मिमी |
|---|---|---|---|
| यात्रा आकार (Z अक्ष): | 460 मिमी | स्पिंडल नोज़ से टेबल की दूरी: | 180-640मिमी |
| स्पिंडल केंद्र: | 445 मिमी | तालिका का आकार: | 620*400मिमी |
| अधिकतम वजन (समान रूप से वितरित): | 250 किलो | टी स्लॉट (संख्या-चौड़ाई*अंतर): | 3-14*120 |
| मोटर शक्ति (रेटेड/लघु-समय): | 3.7/5.5 | मोटर टॉर्क (रेटेड/शॉर्ट-टाइम): | 14.1/21एन.एम |
| गति: | 20-20000(24000)आरपीएम | व्यास: | 100 मिमी |
| शंकु: | BT30 | ||
| प्रमुखता देना: | औद्योगिक सीएनसी मशीनिंग केंद्र मशीन,अच्छी हालत में सीएनसी मशीनिंग केंद्र मशीन,इस्तेमाल किया ताइवान सीएनसी मशीनिंग केंद्र मशीन |
||
| पद | इकाई | टी-500बी | ||
| प्रसंस्करण | यात्रा का आकार ((X अक्ष) | मिमी | 500 | |
| यात्रा का आकार ((Y अक्ष) | मिमी | 400 | ||
| यात्रा का आकार ((Z अक्ष) | मिमी | 460 | ||
| स्पिंडल नाक से टेबल की दूरी | मिमी | 180-640 | ||
| धुरी का केंद्र | मिमी | 445 | ||
| कार्य तालिका | तालिका का आकार | मिमी | 620*400 | |
| अधिकतम वजन (समान रूप से वितरित) | किलो | 250 | ||
| T स्लॉट ((संख्या-चौड़ाई*अंतर) | मिमी | 3-14*120 | ||
| स्पिंडल | मोटर की शक्ति ((नामित/अल्पकालिक) | किलोवाट | 3.7/5.5 | |
| मोटर टॉर्क (नामित/अल्पकालिक) | एन.एम. | 14.1/21 | ||
| गति | आरपीएम | 20-20000 ((24000) | ||
| व्यास | मिमी | फ100 | ||
| कॉपर | / | बीटी30 | ||
| गाइड रेल | एक्स-अक्ष विनिर्देश | / | 25 | |
| वाई-अक्ष विनिर्देश | / | 30 | ||
| Z-अक्ष विनिर्देश | / | 35 | ||
| ड्राइव | एक्स, वाई, जेड स्क्रू विनिर्देश | मिमी | X:28/12 | |
| Y:28/12 | ||||
| Z:32/12 | ||||
| एक्स/वाई/जेड मोटर शक्ति | क्वि | 1.5/1.5/2.2 | ||
| गति | काटने और खिला गति सीमा | mm/min | 1-30000 | |
| एक्स/वाई/जेड धुरी के त्वरित पार | m/min | 48/48/48 | ||
| सटीकता | पोजिशनिंग सटीकता ((X/Y/Z) | मिमी | 0.006 | |
| स्थिति की सटीकता दोहराएँ ((X/Y/Z) | मिमी | 0.004 | ||
| उपकरण भंडारण | क्षमता | पीसीएस | 21 | |
| उपकरण का अधिकतम भार | किलो | 3 | ||
| उपकरण की अधिकतम लंबाई | मिमी | 200 | ||
| अधिकतम व्यास ((पूर्ण/समीप वाली खाली) | मिमी | एफ60/एफ80 | ||

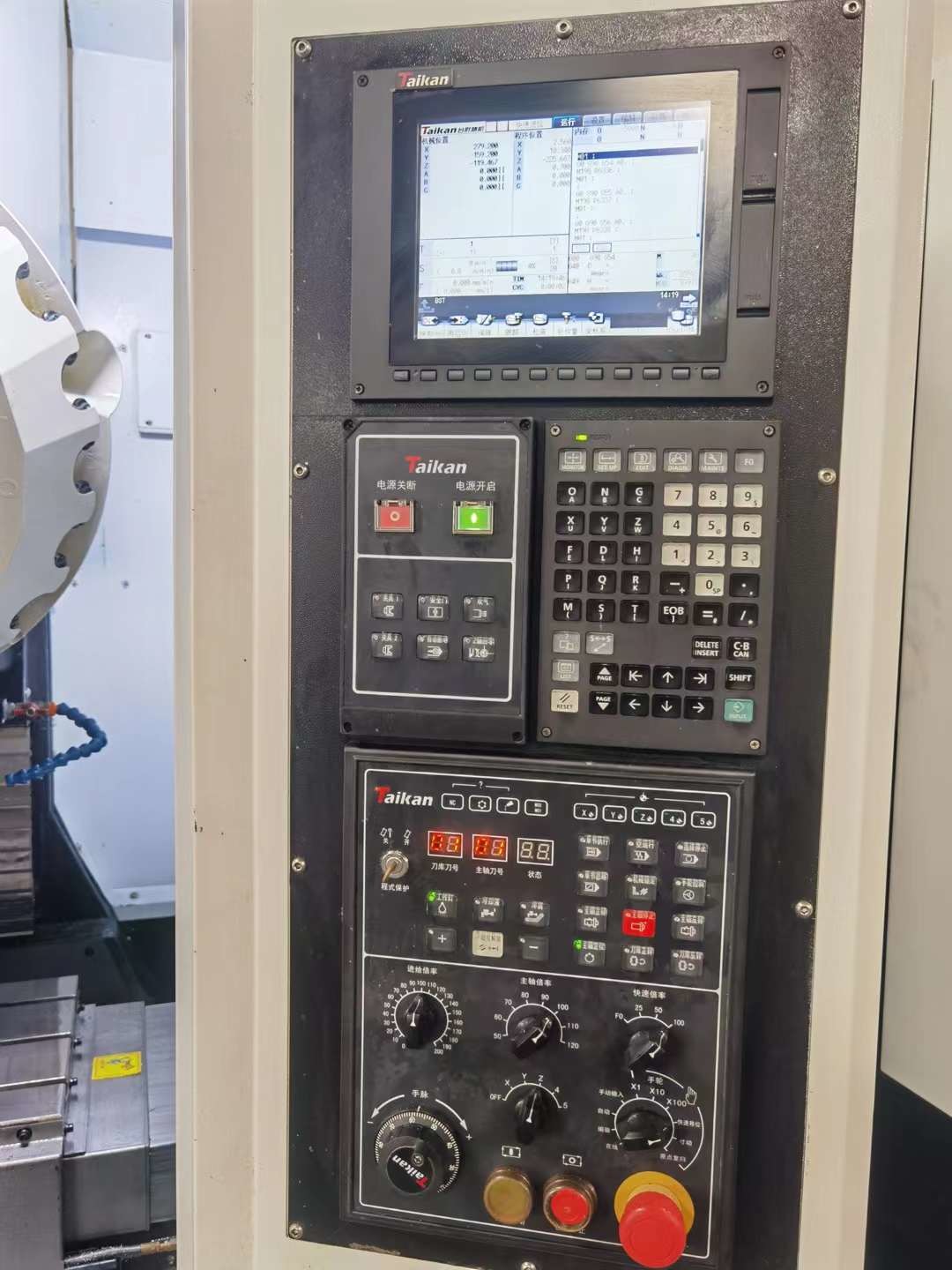

| अन्य | सीएनसी प्रणाली | मित्सुबिशी एम80ए | ||
| वायु स्रोत | प्रवाह | एल/मिनट | ≥200 ((एएनआर) | |
| दबाव | एमपीए | 0.6-0.8 | ||
| उपकरण क्षमता | केवीए | 12 | ||
| पानी के टैंक की अधिकतम क्षमता | L | 110 | ||
| मशीन का आकार ((लंबाई*चौड़ाई*ऊंचाई) | मिमी | 1650*2400*2500 | ||
| मशीन का वजन (अनुमानित) | किलो | 3100 | ||
मुख्य रूप से उपभोक्ता इलेक्ट्रॉनिक्स शेल, स्टेनलेस स्टील उपकरण, एयरोस्पेस, ऑटोमोटिव भागों और छोटे प्लेट भागों के प्रसंस्करण उद्योग में उपकरण के 3C के लिए उपयोग किया जाता है।
एक्स, वाई और जेड अक्ष सटीक गेंद शिकंजा से लैस हैं, और तीन अक्षीय गाइड रेल में सटीक रैखिक गाइड रेल हैं। सभी तीन अक्ष पूर्ण मूल्य सर्वो मोटर्स का उपयोग करते हैं,और प्रणाली एक आयातित उच्च प्रदर्शन सीएनसी प्रणाली का उपयोग करता है विश्लेषण और समन्वय पोजिशनिंग के लिए क्षतिपूर्ति करने के लिए, जो मशीन की उच्च सटीकता सुनिश्चित करता है। स्पिंडल एक उच्च-सटीक इनलाइन मॉडल है जिसमें एक प्रत्यक्ष-ड्राइव संरचना है, जो मानक के रूप में 24,000 आरपीएम की अधिकतम गति प्राप्त करता है।कास्टिंग्स मीहानाइट प्रक्रिया का उपयोग करके निर्मित होते हैं, जिसमें आंतरिक तनाव को खत्म करने के लिए गहन गर्मी उपचार शामिल है। यह मशीन उच्च परिशुद्धता, उच्च गति और उच्च कठोरता का दावा करती है, ड्रिलिंग, टैपिंग और मिलिंग कार्यों को एकीकृत करती है।यह व्यापक रूप से छोटे प्लेट भागों के प्रसंस्करण के लिए प्रयोग किया जाता है3C उद्योग, ऑटोमोटिव पार्ट्स उद्योग, छोटे मोल्ड प्रसंस्करण उद्योग, चिकित्सा उपकरण उद्योग, और अधिक में डिस्क भागों, और खोल।
